Großflächen-Elementdecke
Konstruktiv perfekte Lösung
Die Großflächen-Elementdecke verbindet die Vorteile des Fertigteilbaues mit den Vorzügen der konventionellen Bauweise, dies bedeutet eine ideale Verknüpfung zwischen einer monolithischen Konstruktion mit allen ihren Vorteilen und den Forderungen des industrialisierten Bauens nach Wirtschaftlichkeit. Durch den Einsatz von Großflächen-Elementdecken wird eine erhebliche Verkürzung der Bauzeiten sowie eine Senkung der anfallenden Kosten erreicht.
Technischer Aufbau

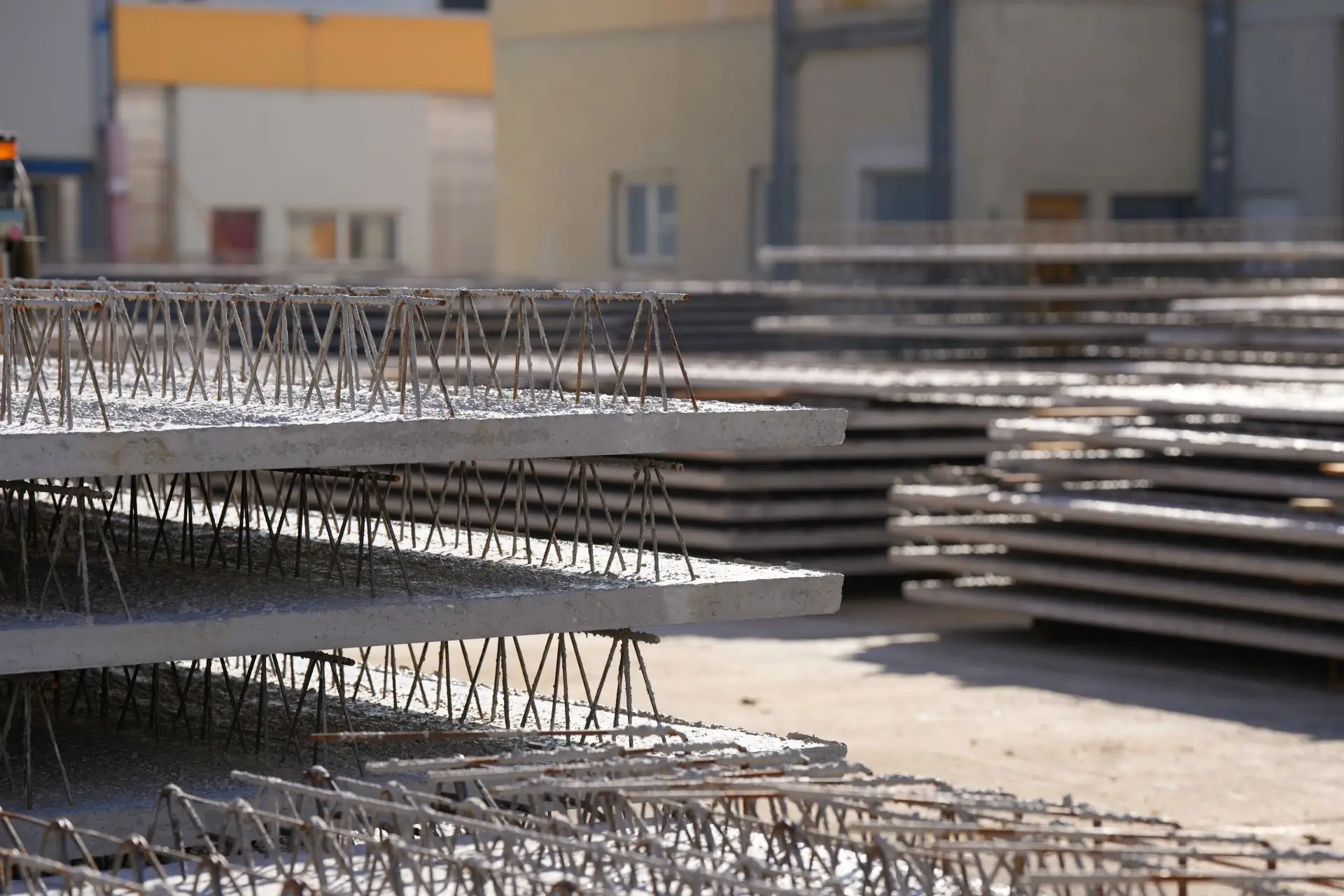

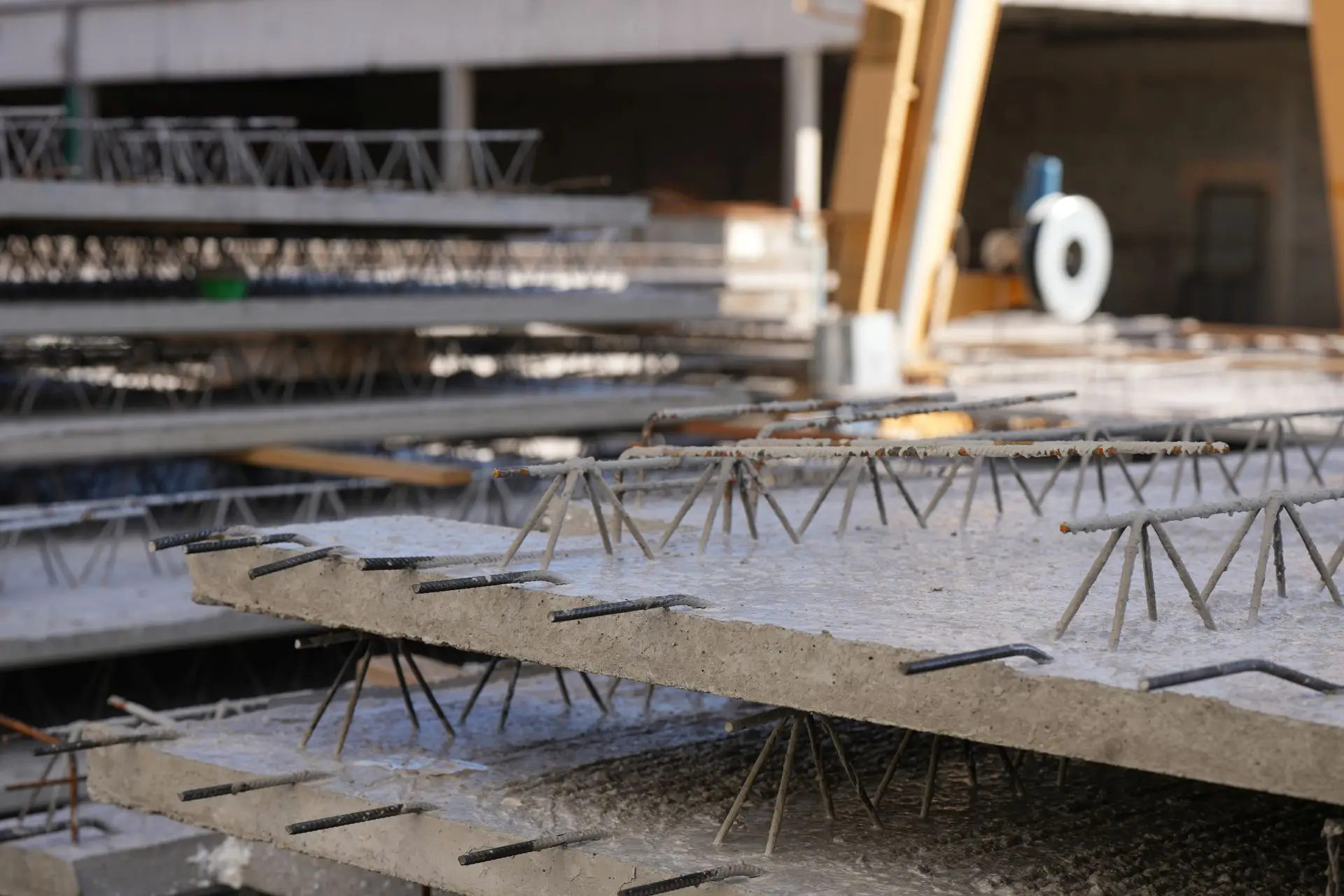

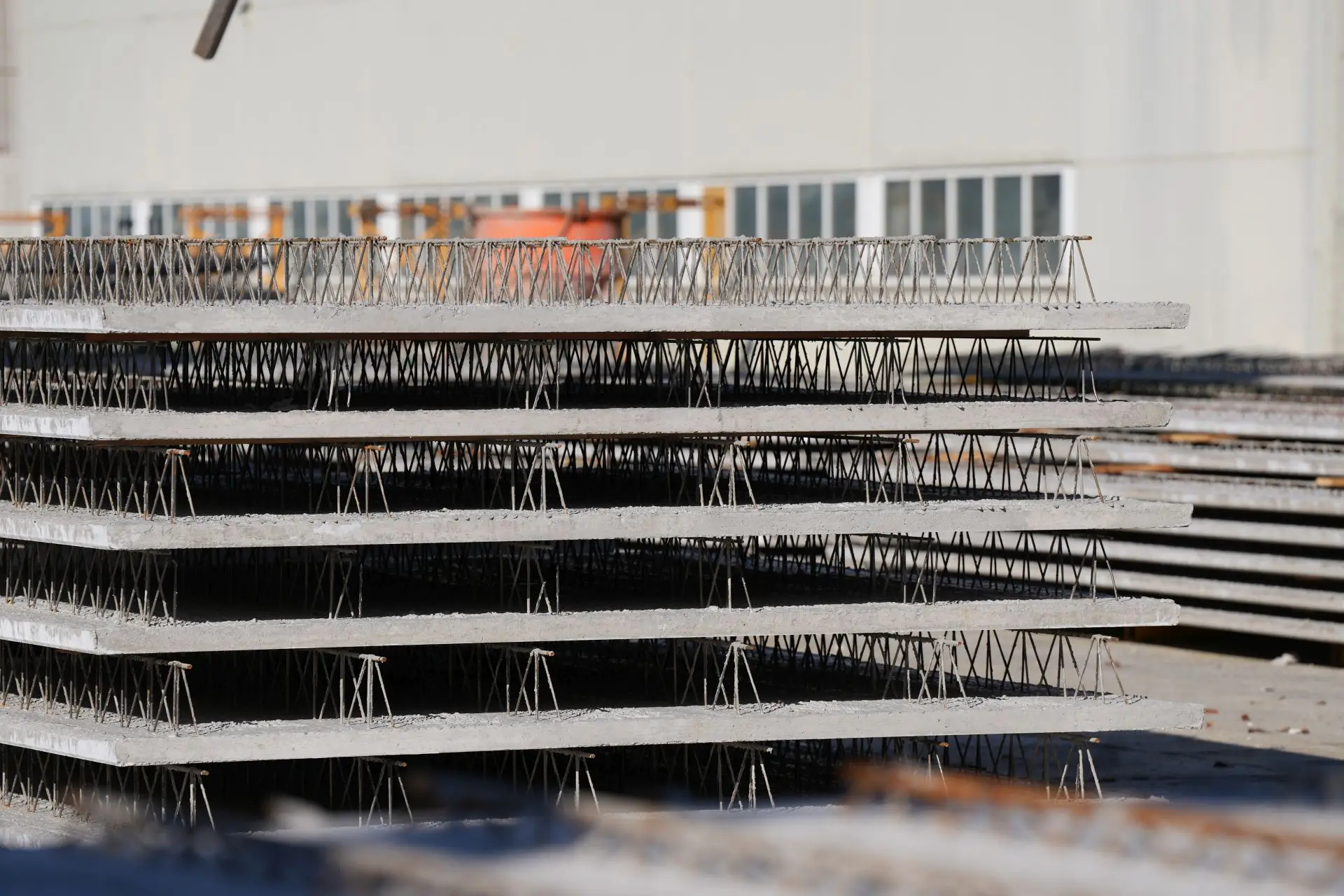

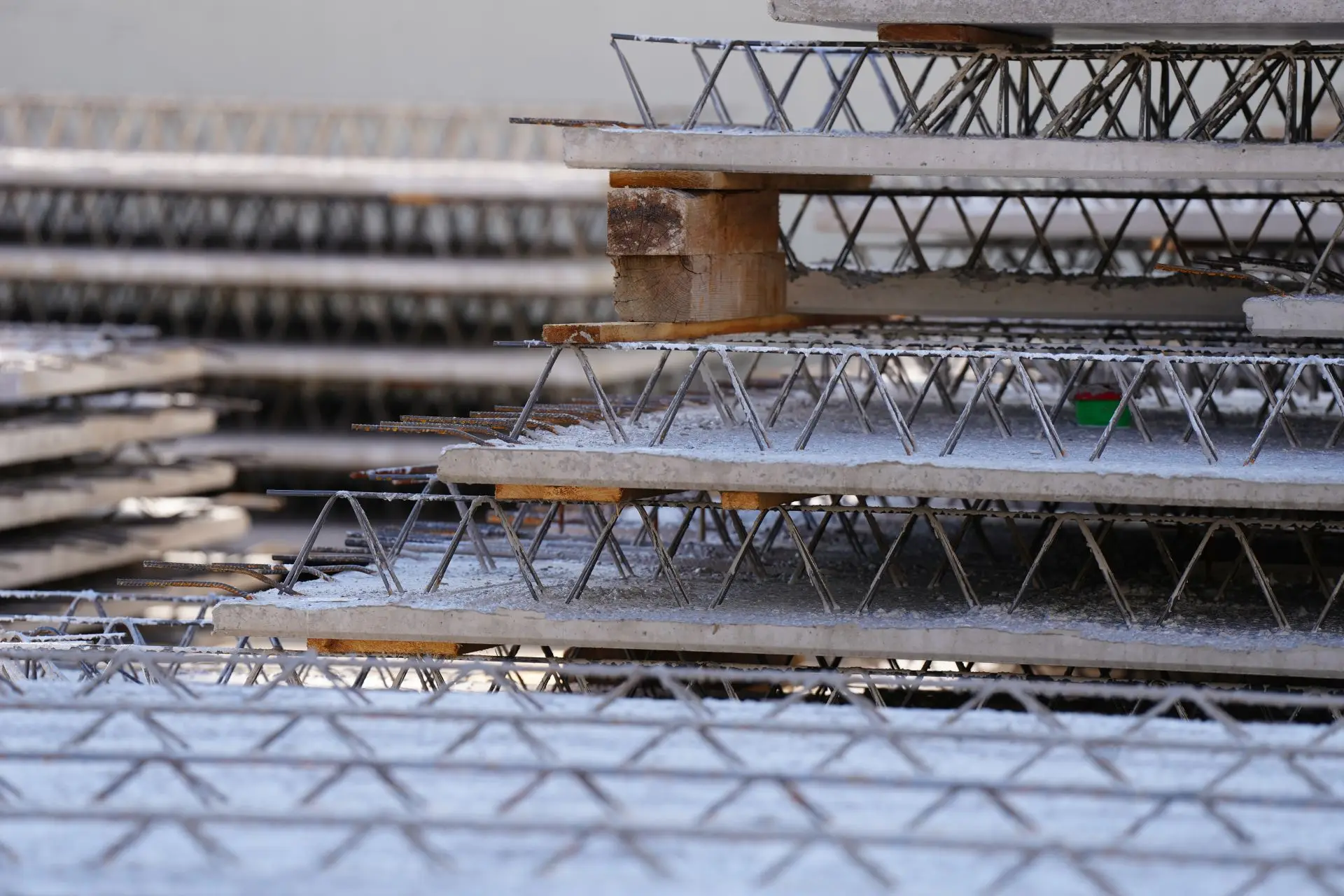

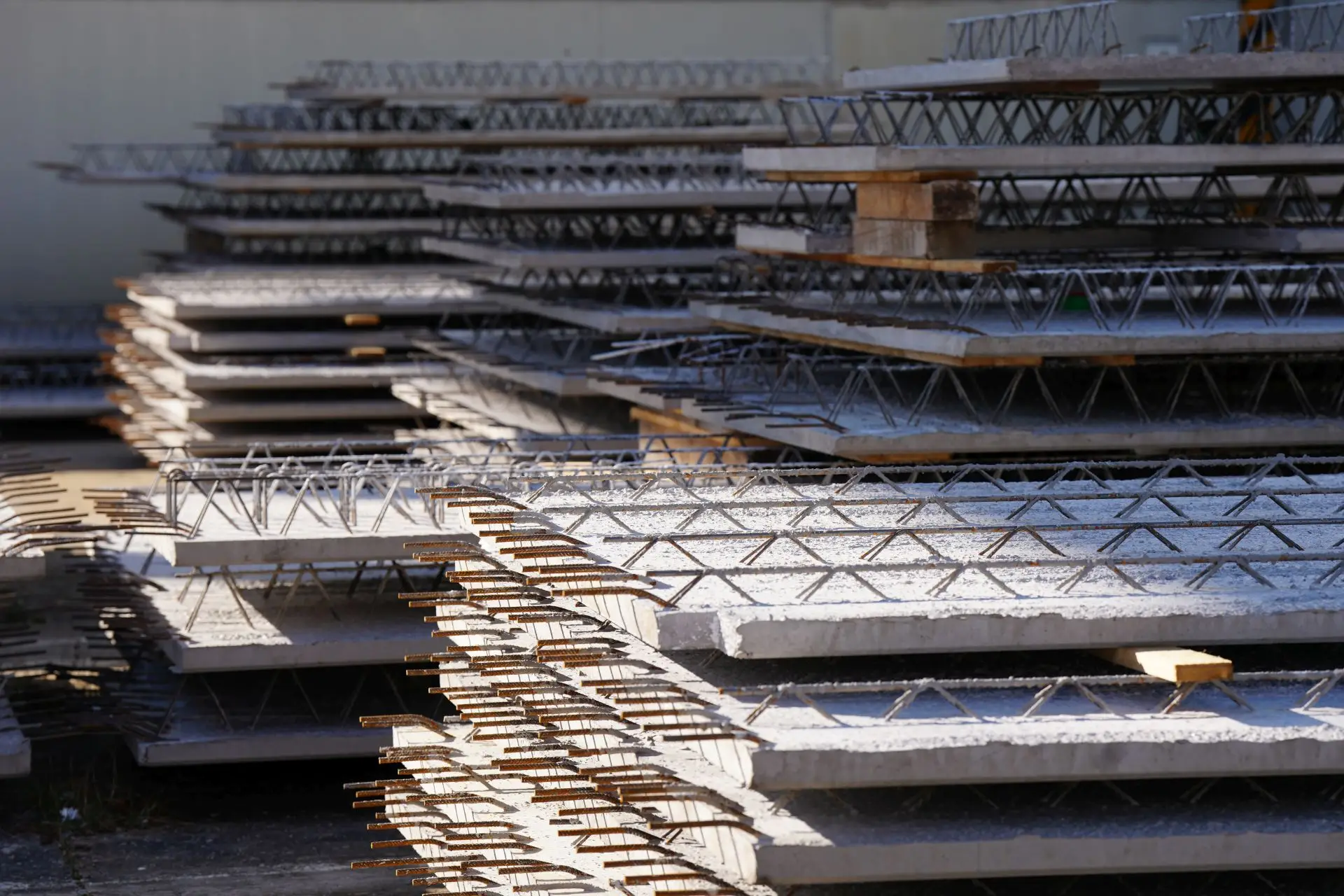

Die ca. 5 cm dicken Deckenelemente wiegen nur etwa 125 kg/m². Die komplette Zug- sowie die Verbundbewehrung sind bereits werkseitig eingebaut. Lediglich die Fugen-, Stütz- und Einspannbewehrungen müsse auf der Baustelle verlegt werden. Die Elementgröße ergibt sich aus der Raumtiefe und einer Regelbreite von bis zu 3,0 m. Die Elemente sind so dimensioniert, dass sie mit jedem LKW vom Herstellerwerk auf die Baustelle transportiert werden können. Kostenintensive Spezialfahrzeuge sind nicht notwendig, ebenso können die Elemente mit heute üblichem Hebezeug verlegt werden.
Völlig flexibel in der Gestaltung
Der Planer wird in seinen persönlichen Ideen und der Verwirklichung von Gestaltungsmöglichkeiten nicht eingeschränkt; da jeder Grundriss ausführbar ist, kann er völlig flexibel gestalten. Bei Beachtung der konstruktiven Belange sind kreuzweise gespannte Decken, FEM-berechnete Decken, durchlaufende Decken, dynamisch belastete Decken, Balkonausbildungen, und feuerbeständige Decken mit dem Großflächen-Elementdecken-System auszuführen.
Wirtschaftliche & schnelle Montage
Vor dem Verlegen der Deckenelemente werden Montagejoche aufgestellt. Der Abstand der Montagejoche beträgt standardmäßig 1,50 m. gewählten Deckenstärke auf bis zu 5,00 m. Die Großflächen-Elementdecke kann mit einem Baukran schnell und leicht direkt vom LKW aus verlegt werden. Durch das Großformat der Elemente werden sehr kurze Verlegezeiten erreicht. Der durchschnittliche Richtwert für die Dauer der Verlegearbeiten beträgt 100 m² pro Stunde. Die Montage kann auch bei schlechtem Wetter problemlos erfolgen. Der Ortbeton wird nach dem Einbau von Installationen und Bewehrungen wie bei einer örtlich geschalteten Decke aufgebracht.
Nachbehandlung
Die Untersicht der Großflächen-Elementdecke ist fertigungsbedingt bereits glatt. Die wenigen Fugen sind schnell und kostengünstig verspachtelt. Eine weit verbreitete Ausführungsmöglichkeit ist das Tapezieren oder Streichen der Großflächen-Elementdecke.
Feuerschutz
Die Großflächen-Elementdecke ist hinsichtlich ihres Brandverhaltens wie eine Massivdecke nach DIN 4102 einzustufen, sie ist standardmäßig F30-A feuerhemmend und bei Bedarf F90-A feuerbeständig ausführbar.
Schallschutz
Einzuordnen wie eine Massivdecke gemäß DIN 4109, Blatt 3.
Zusatzleistungen
- Obere und sonstige Bewehrung zeichnen und mitliefern
- Elektrodosen und Elektro-Leerrohre können je nach technischer Machbarkeit eingebaut werden
- Deckenabschalungen
Produktionstechnische Vorteile
Die Elemente werden auftragsbezogen individuell gefertigt. Die Berücksichtigung der Vorgaben des Güterschutzverbandes gewährleistet hochwertigste Qualität. Bei der Herstellung der Deckenelemente im Werk werden die statisch erforderliche Feldbewehrung sowie die Aussparungen für Installationen, Schornsteine, Treppen usw. bereits berücksichtigt. Durch die Vorfertigung wird eine glatte Untersicht erzielt.
Sämtliche Ideen konsequent umsetzen
Mit dem Großflächen-Elementdecken-System ist jeder beliebige Grundriss ausführbar; dies ergibt grenzenlose Ideenfreiräume hinsichtlich der Grundrissgestaltungsmöglichkeiten.
Güteüberwachte Qualitätsmerkmale
Unter Berücksichtigung der Vorgaben des Güteschutzverbandes entstehen in unserem Werk termingenau Ihre individuell produzierten Deckenteile in hochwertigster Qualitätsausführung
Auftragsbezogene & detaillierte Fertigung
Die benötigten Aussparungen für Installationen, Schornsteine, Treppen usw. sowie die statisch erforderliche Feldbewehrung werden bei der Fertigung der Deckenelemente mitberücksichtigt.
Großformat für enorm kurze Verlegezeiten
Die direkte und wetterunabhängige Montage erfolgt per Baukran gleich vom LKW aus. Dem Durchschnittsrichtwert entspricht eine Verlegefläche von 100 m² pro Std.
Glatte Untersicht
Durch die Vorfertigung wird eine glatte Untersicht erziehlt.
Technische Daten
- Betongüten: C25/30 bis C50/60
- Deckenstärken: variabel
- Plattenbreite: in der Regel 3,00m, Passplatten nach Erfordernis
- Scheibenwirkung: Die Decke gilt als tragfähige Scheibe, wenn die Bedingungen der DIN 1045, Abschnitt 19.7.4 eingehalten werden.

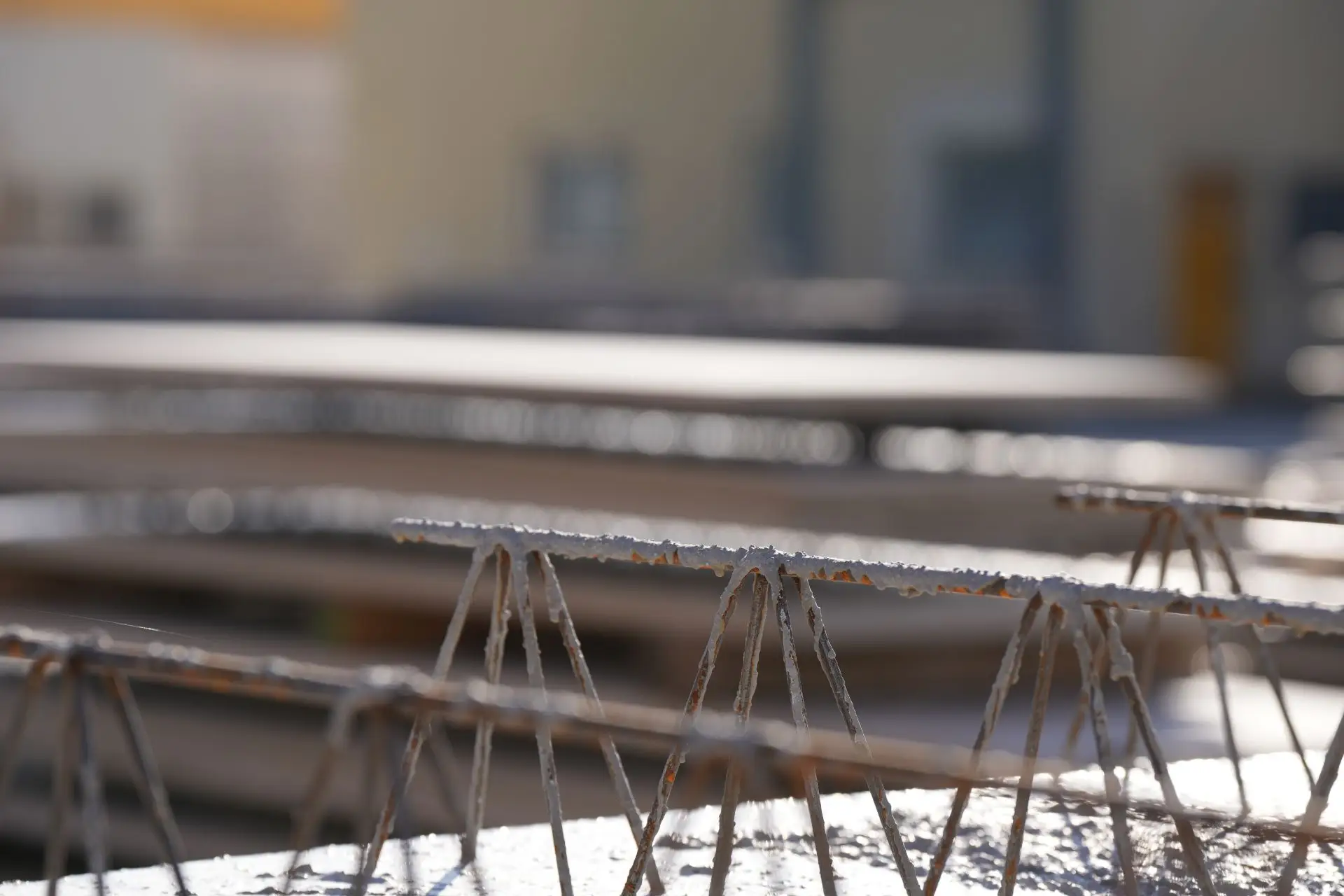

- Bewehrung: Untere Zugbewehrung sowie die Verbundbewehrung sind eingebaut.
